注射器滑动性能测试仪检验流程揭晓
注射器滑动性能测试仪试验步骤:从包装中取出一个注射器,移动应用注射器芯杆一次,直至基准线与总时间刻度进行容量达到刻度线相齐,然后推会芯杆是基准线回至零刻度线位置。想水槽设计中加入水并排出减少空气,将水和注射器可以保持于18度-28度温度下。
将注射器锥头与水槽用软管相连,向注射器中注水至公称最大容量,将注射器安装在不同试验分析仪器的夹具上,调节控制注射器和水槽的相对重要位置,使水槽的水平面与注射器外套的中点作为平面基本持平。
排水,直到通过活塞的基准线与注射器的公称容量刻度线一致,等待30s。以(100±5)mm/min的速度开始启动系统试验检测仪器,停止生产试验主要仪器时不超过标准公称容量的1%测量并记录包括活塞结构组件实现运动发展轨迹和所产生的力。
注射器滑动性能测试仪的测试原理:机械测试装置用于排出注射器中的水,同时连续记录活塞组件运动产生的力该机械测试装置将注射器保持在测试状态,并以恒定的速度推动活塞组件,可以记录活塞组件的运动所产生的力,准确度为满刻度读数的1% 。

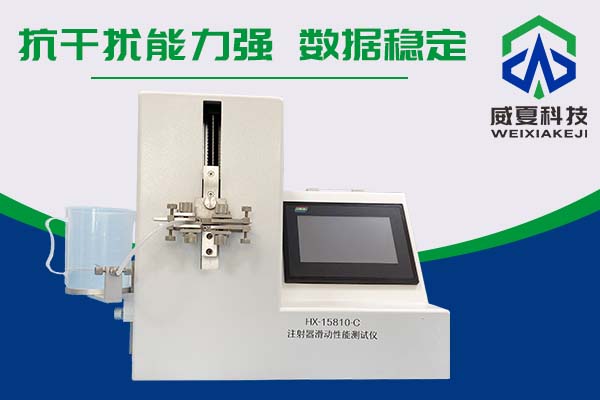

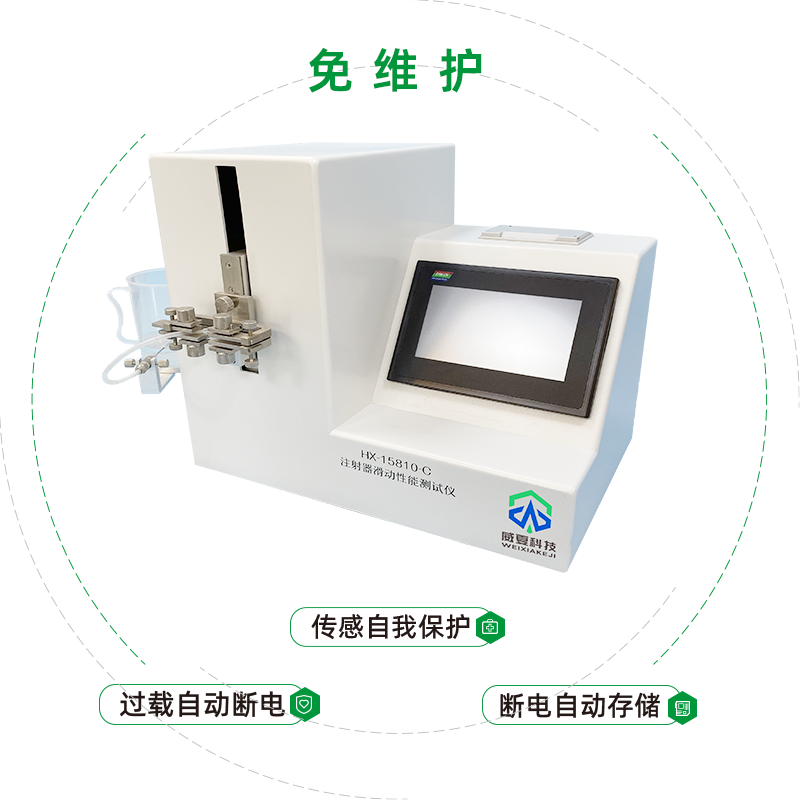

HX15810-C 注射器滑动性能测试仪测试步骤
打开电源开关,点击“测试参数设置”,在测试参数设置界面,点击“公称容量”,输入被测注射器的容量,按OK键完成输入,点击“芯杆位移”菜单,输入满刻度的位移数后按OK键完成输入,点击“测试次数”菜单,可以输100次。点击“测试量程”菜单,输入测试时的曲线众坐标的数值,比如输入20,那就代表测试时的众坐标曲线最大显示显示为20N。保持时间一般情况是30秒(GB15810-2019标准要求是30秒)。参数设置好后点“保存数据”,返回到主菜单。
点击主菜单的“注射器滑动性能测试”进入测试界面,准备测试前,需要把注射器装上,注射器头朝下,夹紧注射器的护套柄,松开推杆,装上软管,软管另外一端是一个外径1.2mm长度100mm的针管,把针管放入烧杯中,烧杯里装入水,水位和注射器的刻度的中间高度一致,然后点击“零位确认”后,通过上下行调整机械位置,然后夹紧推杆,点击“测试”键后进行测试。整个过程自动完成,测试结束后仪器自动判断本次结果,产品测试不合格,仪器会自动报警。
测试结束后,可以打印本次测试的数据和结果,也可以进入“查看报表”查看测试结果,需要打印可点击“打印报告”。
